一、產品用途

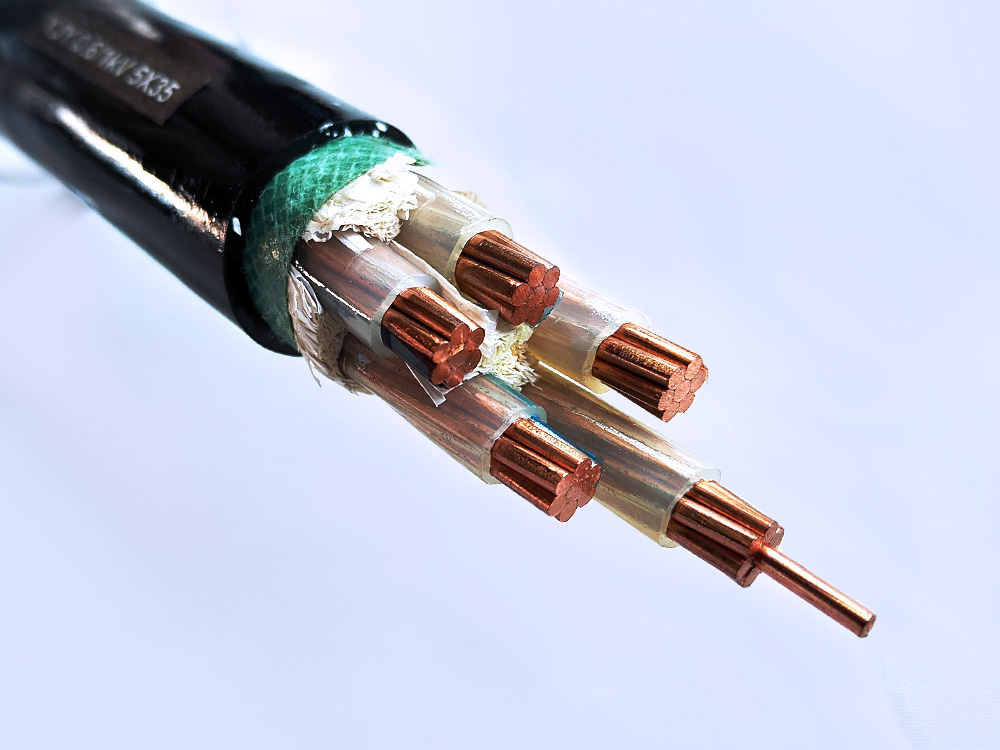

本產品適用于額定電壓3kV及以下輸配電線路中或用于工業裝置中固定敷設，使用范圍包含敷設室內、直埋土壤、隧道、礦井以及落差大的環境中，并且可以根據客戶要求生產（低煙無鹵）阻燃、耐火等。
二、執行標準
本產品執行 IEC 60502-2021、GB/T 12706.1-2020。
三、使用特性
1、電纜正常運行時導體允許的長期最高溫度為 90℃；短路時（最長持續時間不超過 5s），電纜導體允許的最高溫度為 250℃；
2、電纜的敷設溫度應不低于 0℃；
3、電纜安裝時的彎曲要求：
1）單芯無鎧裝電纜最小彎曲半徑20D；
2）單芯有鎧裝電纜最小彎曲半徑15D；
3）多芯無鎧裝電纜最小彎曲半徑15D；
4）多芯有鎧裝電纜最小彎曲半徑12D。
注：D為電纜外徑
四、產品型號規格
1、產品型號
型號 | 名稱 | |
銅芯 | 鋁芯 | |
YJV | YJLV | 交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
YJY | YJLY | 交聯聚乙烯絕緣聚乙烯或聚烯烴護套電力電纜 |
YJV22 | YJLV22 | 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
YJV23 | YJLV23 | 交聯聚乙烯絕緣鋼帶鎧裝聚乙烯或聚烯烴護套電力電纜 |
YJV32 | YJLV32 | 交聯聚乙烯絕緣細圓鋼絲鎧裝聚氯乙烯護套電力電纜 |
YJV33 | YJLV33 | 交聯聚乙烯絕緣細圓鋼絲鎧裝聚乙烯或聚烯烴護套電力電纜 |
YJV42 | YJLV42 | 交聯聚乙烯絕緣粗圓鋼絲鎧裝聚氯乙烯護套電力電纜 |
YJV43 | YJLV43 | 交聯聚乙烯絕緣粗圓鋼絲鎧裝聚乙烯或聚烯烴護套電力電纜 |
2、產品規格
芯數 | 截面/mm2 | |
0.6/1kV | 1.8/3kV | |
1 | 1.5～500 | 10～500 |
2、3、4、5 | 1.5～500 | 10～500 |
3+1、4+1、3+2 | 1.5～500 | 10～500 |
五、產品性能指標
1、導體直流電阻
標稱截面/ | 20℃時導體最大電阻/（Ω/km） | |
銅 | 鋁 | |
10 | 1.83 | 3.08 |
16 | 1.15 | 1.91 |
25 | 0.727 | 1.20 |
35 | 0.524 | 0.868 |
50 | 0.387 | 0.641 |
70 | 0.268 | 0.443 |
95 | 0.193 | 0.320 |
120 | 0.153 | 0.253 |
150 | 0.124 | 0.206 |
185 | 0.0991 | 0.164 |
240 | 0.0754 | 0.125 |
300 | 0.0601 | 0.100 |
400 | 0.0470 | 0.0778 |
500 | 0.0366 | 0.0605 |
2、交流電壓試驗
額定電壓U0/U kV | 0.6/1 | 1.8/3 |
試驗電壓/kV | 3.5 | 6.5 |
試驗時間/min | 5 | |
性能要求 | 不擊穿 | |
